Filtro FFU: Guía completa de preguntas frecuentes

El filtro HEPA/ULPA FFU está diseñado según cumplimientos estandarizados como EN 1822, ASHRAE, ISO y cGMP que garantizan la credibilidad e integridad de FFU.

Los filtros permiten que FFU garantice su eficiencia de filtración del 99,999 % incluso para partículas finas y microbios atrapados.

Las opciones de fácil limpieza, instalación, mantenimiento y reemplazo son características básicas de los filtros FFU que los convierten en la mejor opción óptima y más confiable para elegir a costos razonables.

¿Qué es el filtro FFU?

Un filtro FFU es la unidad básica del FFU, integrado en este para proporcionar aire estéril a las salas blancas. Su diseño compacto incluye un motor, filtros, impulsores y ventiladores que realizan la misma función.

Los filtros HEPA son filtros de FFU altamente eficientes y confiables que están configurados para capturar el polvo y los contaminantes del aire.

Se ajusta otro filtro externo al FFU, llamado prefiltro/filtro primario, que recibe el aire contaminado para su posterior procesamiento.

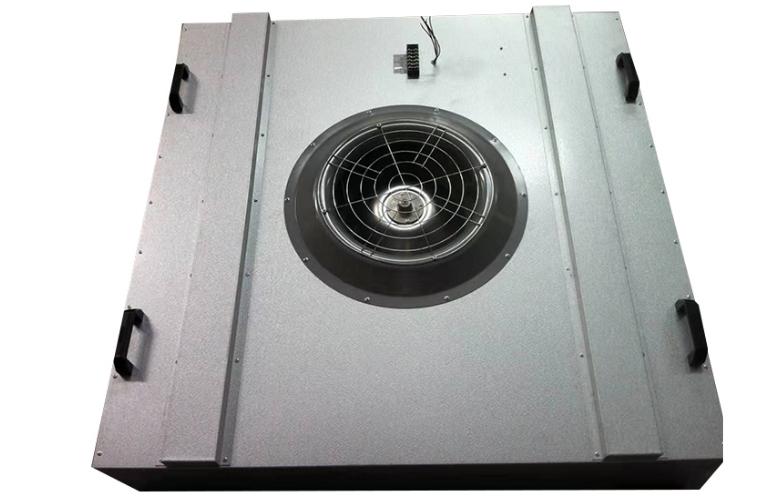

Filtro FFU Sunnyda

¿Cómo está compuesto el filtro FFU?

El filtro HEPA FFU es el filtro de aire básico de FFU que asegura el mantenimiento de las condiciones controladas de una sala limpia al disipar partículas que van desde 0,5 micrones hasta 0,3 micrones.

• El filtro HEPA está compuesto principalmente de fibras dispuestas aleatoriamente para formar el filtro.
• Las fibras del filtro HEPA están hechas de polipropileno o fibra de vidrio.
• Los separadores de aluminio separan las láminas de fibra de vidrio y el marco de aluminio del filtro HEPA es la cubierta del filtro.

A veces, se dispone un haz de fibras finas de forma irregular para atrapar las partículas pequeñas del aire. Estas fibras actúan como tamices que permiten el movimiento del aire tras atrapar las partículas.

Una variedad de filtros HEPA FFU

¿Cuáles son las características clave del filtro FFU?

El filtro FFU es reconocido por sus características específicas que se detallan a continuación:

• Los filtros HEPA están diseñados con una malla fina de fibra de vidrio que atrapa partículas más pequeñas.
• Los filtros de preparación de tamaño pequeño detienen el paso de polvo y residuos, lo que garantiza una larga vida útil de los filtros HEPA.
• Funcionamiento altamente eficiente del filtro.
• El aire no se recircula después de la filtración, sino que se disipa.
• 7 por ciento de eficiencia de trabajo para 0,3 micrones
• Eficiencia de filtración del 999 por ciento en el caso de utilizar ULPA
• Diseño personalizado del filtro con menores costes de mantenimiento
• El filtro FFU dentro de una carcasa de doble capa produce poco o ningún ruido mientras funciona
• Las pastillas de suspensión fabricadas en caucho están configuradas para separar las vibraciones del motor.

¿Cómo funciona un filtro FFU?

El filtro FFU se integra con ventiladores para formar una unidad compacta que atrapa las partículas del aire. Su función principal es proporcionar aire limpio para salas blancas, como:

Prefiltro

Los prefiltros están configurados para atrapar partículas grandes, polvo y residuos del aire para que los filtros HEPA permanezcan protegidos del polvo con una vida útil más prolongada.

Filtro HEPA

El filtro HEPA FFU es la unidad básica, diseñada con malla de fibra de vidrio para atrapar partículas de entre 0,5 y 0,2 micras. Sin embargo, el filtro HEPA puede capturar partículas de hasta 0,3 micras.

Hay tres métodos principales mediante los cuales los filtros HEPA limpian el aire atrapando partículas:

1-Intercepción

Las partículas transportadas por el aire que tienen un tamaño superior a 0,3 micrones entran en contacto con las partículas de fibra de vidrio de los filtros HEPA.

La fibra de vidrio atrapó estas partículas mientras el aire sale suavemente del filtro.

2- Impacto inercial

El aire que pasa por el filtro puede salir fácilmente por cualquier vía dependiendo del camino disponible que se quiera seguir.

Pero las partículas permanecen en la misma dirección sin importar cuál sea la dirección del aire, lo que se llama movimiento de inercia.

La fibra de vidrio del filtro HEPA impide que estas partículas avancen mientras el aire limpio y filtrado sale.

3-Difusión

Todas las partículas con un rango de tamaño de 0,1 micras experimentan movimiento browniano . Las partículas con tamaños tan pequeños como los virus tienden a moverse en direcciones aleatorias, independientemente de la dirección del flujo de aire.

Las partículas que se mueven aleatoriamente son golpeadas fácilmente por la fibra de vidrio y finalmente el aire queda limpio.

Prefiltro del filtro FFU

¿Para qué propósito se integran los filtros FFU en el interior?

• Una FFU está integrada con un filtro FFU altamente confiable y energéticamente eficiente para satisfacer las necesidades de diferentes clases de salas limpias basadas en ISO, desde salas limpias ISO 3 hasta salas limpias ISO 8.
• Los filtros HEPA atrapan partículas de diferentes tamaños en el aire, por lo que se utilizan para combatir microbios infecciosos.
• Las partículas de alérgenos también quedan atrapadas por el filtro HEPA.
• Para alcanzar los estándares de eficiencia de filtración, se prefiere utilizar filtros HEPA.
• Para eliminar los daños del polvo, los ácaros del polvo y las esporas de moho , los filtros HEPA están configurados con FFU para obtener un aire filtrado y limpio.

¿Cuáles son los beneficios de utilizar el filtro FFU?

El filtro FFU se prefiere para utilizar en diferentes aplicaciones debido a sus diversos beneficios como se detallan a continuación:

Fácil instalación

Los filtros FFU son ligeros y se instalan fácilmente en las rejillas del techo de la sala limpia. No hay que preocuparse de que el techo se derrumbe durante su instalación.

Menor costo de mantenimiento

Los filtros HEPA son fáciles de mantener y limpiar, ya que son sensibles a los detergentes. Se pueden limpiar con paño suave y esterilizado.

Protección contra infecciones

El filtro FFU puede capturar microbios de menor tamaño que causan infecciones, alérgenos e incluso COVID-19.

Versatilidad

Los filtros están disponibles en una amplia variedad que facilita la fabricación de una línea completa de FFU.

Opción de reemplazo de filtros

El filtro FFU se puede reemplazar por uno nuevo cuando se produzca algún daño.

Reemplazo del filtro de la unidad FFU

¿Cuáles son las aplicaciones del filtro FFU?

Los filtros FFU como los filtros HEPA o los filtros ULPA son reconocidos por su peculiar filtración y eficiencia de trabajo para disipar las partículas de 0,3 micrones de diámetro.

Para esta especificación, estos filtros se utilizan para una amplia gama de aplicaciones como se detalla a continuación:

• Central nuclear
• quirófanos
• Industria alimentaria
• Laboratorios bacteriológicos
• Industrias electrónicas
• Sala limpia farmacéutica
• Sala limpia de semiconductores
• Hospitales
• Bancos de trabajo estériles
• Industrias fotográficas
• Electrónica

Aplicaciones del filtro FFU

¿Cómo se calcula la eficiencia del filtro FFU?

El filtro FFU funciona con mayor eficiencia para eliminar partículas suspendidas en el aire. Los filtros HEPA de FFU están diseñados para cumplir con los estándares de eficiencia.

El estándar de eficiencia diseñado por el departamento de energía (DOE STD-3020-2005) de calificación estadounidense asegura que el filtro es HEPA con el requisito de atrapar las partículas con un tamaño de 0,3 micrones.

Esta norma también garantiza que el filtro HEPA debe funcionar con una eficiencia de trabajo del 99,97 por ciento.

Esta norma también proporciona la validez de que el filtro puede resistir la caída de presión y trabaja con un alto caudal.

El porcentaje de eficiencia del filtro HEPA se puede calcular utilizando la siguiente fórmula:

E= (1- D/U) 100

‘E’ representa el porcentaje de eficiencia, ‘D ‘ representa la concentración aguas abajo y ‘U’ representa los contaminantes en la concentración aguas arriba.

¿Bajo qué cumplimiento estandarizado está diseñado un filtro FFU?

Los filtros de aire altamente confiables y creíbles como el filtro HEPA/ULPA FFU están diseñados bajo el cumplimiento estandarizado que se detalla a continuación:

• Cumplimiento de la norma EN 1822
• Cumplimiento de las normas cGMP
• Cumplimiento de la norma IEST RP-CC001  para filtros HEPA y ULPA
• Cumplimiento de la norma ASTM F1471 para la realización de pruebas sobre limpieza del aire
• Cumplimiento de la norma ISO 14644-3
• Estándar de prueba de filtros MIL-STD 282
• Estandarización ASHRAE

Filtro FFU con certificación ISO

Según la norma europea, ¿cuántos tipos de filtros FFU hay disponibles?

De acuerdo con la norma europea denominada EN1822, el filtro FFU se clasifica según la eficiencia de trabajo y la capacidad para capturar partículas en el aire.

Según las instrucciones de cumplimiento de la norma EN 1822, el MPPS de cada filtro se calcula utilizando instrumentos específicos como un espectrofotómetro y un clasificador electrostático.

Según MPPS, los filtros HEPA y ULPA se clasifican en:

Grupo E

• Filtro HEPA clase E10 con una eficiencia de trabajo del 85 por ciento
• Filtro HEPA clase E 11 con una eficiencia de trabajo del 95 por ciento
• E12 HEPA con una eficiencia de trabajo del 99,5 %

Grupo H

• H 13 HEPA con una eficiencia del 99,95 por ciento
• Clase H 14 de HEPA con una eficiencia del 99,995 por ciento

Grupo U

• Clase U 1 de ULPA con una eficiencia del 99,9995 %
• U 16 ULPA con 99,99995% de eficiencia
• U 17 de ULPA con una eficiencia de trabajo del 99,999995 %

¿Cuáles son las Certificaciones Acreditadas del Filtro FFU?

El filtro FFU funciona con estándares de eficiencia fiables. Diversas organizaciones internacionales ofrecen pruebas de validación para identificar la integridad de los filtros.

El filtro HEPA está acreditado con certificación de diferentes organismos internacionales como:

• Certificación UL
• Certificación acreditada por IEST
• Certificación acreditada por la NAFA
• Certificación acreditada por ASHRAE
• Certificación ISO

¿Puede el filtro FFU atrapar la COVID-19 durante la exposición?

Un filtro FFU debidamente mantenido y organizado actúa como la mejor unidad que puede combatir la exposición a los virus covid-19.

Filtro HEPA

Los filtros HEPA y los filtros ULPA de FFU disipan una gran cantidad de partículas suspendidas en el aire para hacerlo adecuado para la respiración normal.

Los filtros HEPA funcionan con una eficiencia del 99,99 por ciento para disipar los contaminantes con rangos de tamaño de 0,3 micrones.

Sin embargo, los virus de la COVID-19 tienen un tamaño de 0,12 micras. Por lo tanto, no se puede garantizar que el filtro HEPA atrape todos los virus del SARS-CoV-2.

Pero el filtro HEPA puede capturar las partículas más grandes y los virus adheridos a estas partículas.

Dado que se considera que el COVID-19 se adhiere a partículas de polvo o partículas grandes que los filtros HEPA capturan fácilmente, se dice que los filtros HEPA pueden capturar virus de alguna manera.

Además, los procesos de impactación, impactación inercial y difusión de los filtros HEPA ayudan a capturar el covid-19.

El menor tamaño del COVID-19 hace que se mueva aleatoriamente. Estos virus, que se mueven aleatoriamente, quedan atrapados por el filtro HEPA mediante el proceso de difusión .

Los pasillos, las salas de aislamiento y las salas de pacientes están equipados con filtros HEPA FFU para disipar el covid-19 y otros virus infecciosos en mayor medida.

Filtro ULPA

Por otro lado, el filtro ULPA tiene mayor capacidad para combatir el covid-19 en comparación con el filtro HEPA porque puede atrapar partículas con rangos de tamaño de 0,12 micrones.

El filtro ULPA reduce el flujo de aire para disipar los virus. Por su excelente rendimiento, el filtro ULPA FFU se utiliza en unidades de cuidados intensivos y quirófanos de hospitales.

Filtro ULPA para filtro FFU

¿Cuánto tiempo puede persistir un filtro FFU?

Los filtros HEPA y ULPA FFU están diseñados para realizar una filtración de aire en gran medida para ofrecer condiciones controladas para salas limpias.

La vida útil de estos filtros varía de tres a cinco años. Algunos factores pueden afectar el mantenimiento de la durabilidad de los filtros, como:

Disponibilidad y mantenimiento de prefiltros

La disponibilidad de prefiltros ayuda a aumentar la duración de servicio de los filtros porque obstruye la entrada de polvo y residuos hacia el filtro principal.

Tiempo de funcionamiento del filtro

El tiempo de funcionamiento también afecta la vida útil de los filtros HEPA y ULPA. Un filtro que se usa durante todo un día tendrá una vida útil menor que uno que se usa con menos frecuencia.

Tasa de flujo de aire controlada por ventiladores

El ventilador del filtro de aire controla la velocidad del flujo de aire. El aire a alta velocidad aumenta la presión sobre el filtro, en comparación con un flujo de aire más bajo.

¿Cómo se pueden determinar las necesidades de cambio del filtro FFU?

El filtro FFU que está configurado para limpiar el aire mediante filtración debe reemplazarse por uno nuevo para que la eficiencia de funcionamiento del FFU permanezca constante.

Con el paso del tiempo, la acumulación de polvo y residuos puede reducir la capacidad de filtración. Por lo tanto, conviene sustituirlo teniendo en cuenta algunos aspectos básicos, como los que se detallan a continuación:

• Conozca la presión diferencial de los filtros HEPA que funcionan con presión positiva y alto caudal de aire.
• Con una duración de trabajo prolongada, el caudal de aire del filtro disminuye y la presión del filtro también se mitiga negativamente, lo que indica que es necesario reemplazar el filtro.
• Un sistema de alarma integrado en FFU para el reemplazo del filtro también facilita identificar las necesidades y el momento de cambiar el filtro HEPA por uno nuevo.
• El sistema de alarmas detecta el cambio en la presión diferencial del filtro HEPA y emite una alarma cuando la presión cae del punto establecido.
• El tiempo de reemplazo del filtro FFU también se puede determinar midiendo la velocidad del aire que se disipa desde el FFU. El caudal de aire depende de la clase de sala limpia ISO.
• Si la velocidad del aire disminuye, entonces debes considerar que es necesario cambiar el papel de filtro para continuar con un trabajo eficiente.
• Pero esta inspección de la velocidad del aire a veces se considera no confiable porque el flujo de aire no permanece uniforme en la cara del filtro.

¿Qué es el filtro FFU reemplazable del lado de la habitación?

El filtro FFU reemplazable del lado de la sala está ubicado hacia el lado de la sala limpia en lugar de hacia el lado superior con su fijación al techo.

Reemplazo del filtro FFU del lado de la habitación

• Es ideal para el correcto funcionamiento de las salas blancas, ya que los filtros se pueden sustituir fácilmente por unos nuevos.
• La escalera también es necesaria para el reemplazo de los filtros HEPA del FFU instalado en el lado de la habitación, pero solo una persona es suficiente para el reemplazo.
• No es necesario detener el funcionamiento de la sala limpia porque el filtro se reemplaza sin desmontar la FFU.
• Las pestañas de retención del filtro FFU se giran fácilmente para reemplazar el filtro HEPA. Mientras se reemplazan los filtros de un filtro FFU, los demás filtros siguen funcionando, manteniendo la presión positiva de la sala limpia.
• Los contaminantes también permanecieron fuera de la sala limpia con menores costos de servicio y limpieza de la sala limpia en comparación con el reemplazo del filtro superior en FFU.

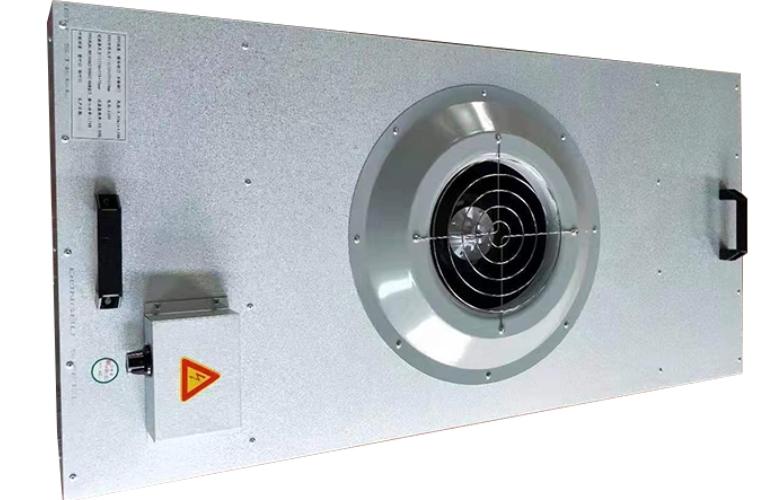

Filtro FFU del lado de la habitación

¿Qué es el filtro FFU reemplazable Topside?

El FFU se instala con rejillas de techo de una sala limpia y la opción de filtro FFU reemplazable está presente en la parte superior.

La instalación de estos filtros reemplazables es mejor para condiciones de pequeña escala y menos estrictas que requieren salas limpias.

Reemplazo del filtro

• Para reemplazar el filtro HEPA de esta FFU superior, es necesario sacar el filtro del compartimento del techo.
• Se utiliza un líder de gran tamaño para extinguir la FFU trepando. También se utiliza EPI y se requiere personal.
• Pero el inconveniente de este reemplazo de filtro es que el proceso dentro de la sala limpia se detiene porque se rompe el techo.
• También existe la posibilidad de contaminación. El trabajo en la sala limpia se detiene hasta que la caja HEPA no esté operativa.
• Después de la sustitución, se utilizan los germicidas y fungicidas para completar el proceso de limpieza de la sala limpia.
• Tras la limpieza, se mantienen las condiciones estandarizadas de la sala limpia. El caudal de aire se ajusta según los requisitos de las cGMP. En general, el mantenimiento del filtro FFU superior es costoso.

¿Qué precauciones se deben seguir para una instalación segura del filtro FFU?

Dado que el filtro FFU es muy delicado y eficiente en su proceso de filtración, para instalar los filtros HEPA de FFU con cuidado, se deben tomar las siguientes precauciones:

• Utilice EPP como guantes y gafas protectoras para instalar los filtros de FFU.
• El lugar de instalación debe limpiarse antes de instalar el filtro.
• Coloque y manipule el filtro con cuidado en un lugar durante la instalación para que no se dañe.
• Maneje el marco del filtro con mucho cuidado y siga las instrucciones mencionadas por el fabricante para los filtros relacionados con FFU.
• No iniciar el proceso de limpieza del filtro hasta que todo el proceso se haya completado.

¿Cómo se instala el filtro FFU?

El filtro FFU se instala dentro de la FFU siguiendo los pasos que se detallan a continuación:

Paso 1

La unidad de filtro del ventilador se coloca sobre los filtros HEPA.

Paso 2

La FFU presiona hacia abajo las juntas del filtro HEPA para que el aire quede más apretado.

Paso 3

Los filtros HEPA se manipulan con firmeza para que la posición y el filtro permanezcan protectores.

Paso 4

La cinta se puede utilizar según los requisitos mientras el filtro se ajustará en la rejilla en T del techo de la sala limpia.

Paso 5

En caso de instalación desde el lado hacia abajo, el FFU se ajusta primero al techo mediante el uso de una cuerda y luego se integra el filtro HEPA con la unidad y luego los ventiladores FFU.

Instalación del filtro FFU

¿Con qué frecuencia se debe cambiar el filtro FFU primario?

El filtro primario FFU está integrado en la unidad FFU especialmente para la protección de los filtros HEPA contra la acumulación de polvo.

Los filtros primarios o prefiltros son los principales encargados de capturar el aire entrante. El filtro primario descarga todo el polvo y los residuos.

Por lo tanto, los filtros primarios se llenan de polvo y obstruyen los agujeros, por lo que deben reemplazarse antes, es decir, cada 1 a 3 meses.

Las condiciones ambientales que afectan al filtro HEPA también afectan la vida útil del filtro primario.

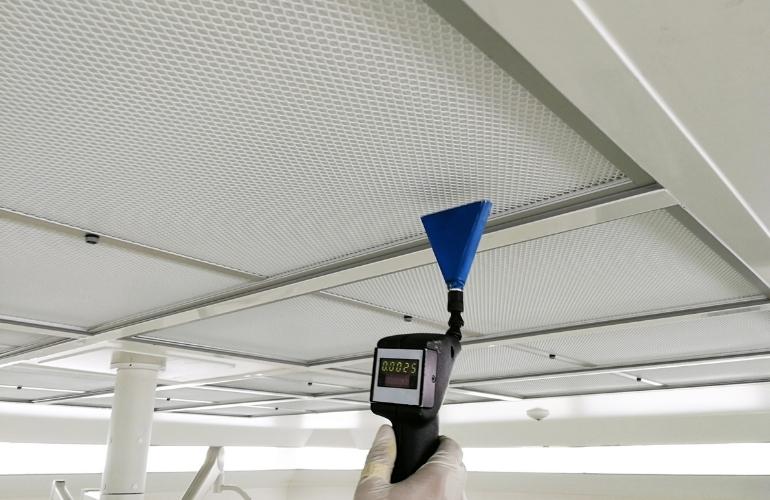

¿Qué pruebas se realizan para estimar la integridad del filtro FFU?

Para comprobar la integridad de los filtros FFU como filtros HEPA se realizan pruebas estandarizadas que aseguran su credibilidad y confiabilidad para su uso como:

Pruebas DOP

Es la prueba básica que se realiza para verificar la eficiencia del filtro. Cualquier falla en el filtro HEPA puede detectarse mediante la prueba DOP.

Las partículas de aceite que se utilizan se esparcen como aerosol con el aire para entrar en exposición con un filtro HEPA.

La penetración de partículas se calcula mediante un fotómetro que detecta el porcentaje de eficiencia del filtro. Si el valor coincide con el estándar, el filtro se considerará fiable.

Prueba de llama

El método de prueba de llama de sodio también se utiliza para determinar la integridad del filtro HEPA. En esta prueba, se produce niebla de NaCl mediante llama para calcular las partículas de polvo en el aire que salen del filtro. La intensidad de la llama determina los resultados.

Ahora se pueden utilizar fotómetros de llama para estimar los resultados sobre la integridad y la eficiencia de funcionamiento del filtro HEPA.

Pruebas MPPS

Este método se utiliza principalmente en EE. UU. para la validez de los filtros ULPA. Se utilizan contadores de núcleos de condensación y contadores láser para monitorizar la salida de aire y el recuento de partículas de polvo que salen del filtro.

Prueba de filtros FFU

¿Cómo puede aumentar la vida útil de su filtro FFU?

El reemplazo de filtros es un proceso lento y rentable. Puede prolongar la vida útil de los filtros FFU teniendo en cuenta las siguientes consideraciones:

Instalación de filtros primarios

Asegúrese de la instalación de filtros primarios en FFU para que el aire pueda ingresar primero en un filtro primario que atrapará todo el polvo y los residuos del aire.

De esta manera, el filtro principal como HEPA estará protegido de la acumulación de polvo dando como resultado una mayor vida útil de la unidad.

Buen cuidado y limpieza

Con un buen cuidado de los filtros y una limpieza regular, la vida útil de los mismos puede aumentar hasta casi 5 años más que la indicada por la compañía.

Mejor calidad del aire

Si la calidad del aire es buena, las posibilidades de que los filtros se llenen de polvo serán menores y, en última instancia, aumentará la durabilidad del filtro HEPA.

Configuración del sistema de recirculación de aire

La vida útil del filtro FFU puede aumentarse instalando un sistema de recirculación de aire dentro de la sala limpia. Sin embargo, este sistema requiere un sistema de conductos o un sistema de climatización (HVAC) independiente .

¿Cómo reparar y solucionar problemas de su filtro FFU?

Un filtro FFU ayuda a crear un espacio estéril para trabajar en condiciones controladas eliminando todos los contaminantes del aire.

En caso de cualquier avería los filtros se pueden reparar y solucionar como:

• Cuente la cantidad de partículas capturadas por el filtro HEPA con un contador de polvo. Si la eficiencia no cumple con el estándar, reemplace el filtro por uno nuevo.
• Los filtros se pueden reparar si no alcanzan su vida útil. Los ventiladores se revisan y limpian si se produce algún cambio en el caudal de aire.
• Verifique el brillo del filtro antes de la instalación para confirmar que el filtro esté en buenas condiciones.
• Inspeccione si hay fugas en el filtro HEPA. Si detecta alguna fuga, utilice sellador para sellar las fugas.
• Si encuentra alguna obstrucción en el flujo de aire aerodinámico, verifique si hay alguna otra fuente de aire en la sala limpia y ajuste la posición.

¿Cómo mantener su filtro FFU?

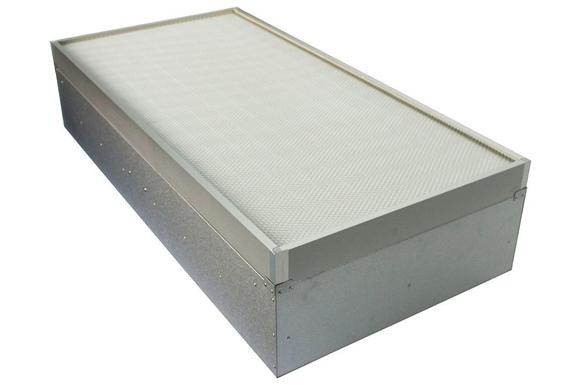

Una FFU es una unidad de diseño compacto que contiene su ventilador y filtros para proporcionar aire libre de contaminación para salas estériles .

El filtro FFU debe limpiarse y mantenerse para que la vida útil de la unidad pueda aumentar en gran medida de la siguiente manera:

• Es preferible siempre utilizar un filtro primario o prefiltro que atrape todo el polvo y los residuos del aire antes de moverlos hacia el filtro HEPA principal.
• Inspeccione la eficiencia del filtro según el estándar. Si disminuye, reemplácelo para mantener su funcionamiento normal.
• Generalmente, los filtros HEPA no se pueden lavar. Límpielos con un paño limpio.
• Además, limpie el ventilador del filtro utilizando una aspiradora después de quitar el filtro. También se puede utilizar gas comprimido para este propósito.
• La durabilidad de los filtros HEPA varía entre 6 meses y casi 10 años, pero depende del mantenimiento y cuidado de los filtros.
• Para un mejor rendimiento, el filtro HEPA debe reemplazarse después de un período específico, como cada 2 o 3 años.

Mantenimiento de filtros FFU

Conclusión.

Por lo tanto, un filtro HEPA/ULPA FFU se considera la opción más avanzada en FFU, configurado para absorber el aire ambiente y proporcionar rápidamente aire limpio y libre de contaminación. El aire se extrae del FFU en direcciones de flujo vertical y laminar.

Los filtros son fáciles de instalar debido a su peso liviano y se pueden reemplazar fácilmente cuando se produce alguna fuga o daño ya sea en la parte superior o en el lado de la habitación de la aplicación.

Las certificaciones estandarizadas EN 1822, cGMP e IEST son la prueba fundamental de la autenticidad y validez de los filtros, así como de su mayor vida útil.

Filtro FFU de calidad 100% probada
