Caja de paso

Manual de usuario completo de Pass Through Box-A de Sunnyda.

La investigación experimental está incompleta sin una caja de paso. Para obtener resultados más precisos, se requieren condiciones precisas y un entorno de trabajo totalmente limpio. Una caja de paso proporciona el medio ideal para estos experimentos.

Está fabricado con materia prima de primera calidad y está disponible en varios tipos. Puede elegir el que mejor se adapte a su aplicación.

Una caja de paso permite la esterilización completa de materiales. Esto incluye la eliminación de todo tipo de contaminantes, incluyendo microorganismos como bacterias, virus y otros patógenos.

Está diseñada específicamente para satisfacer las necesidades de un laboratorio de precisión capaz de realizar experimentos controlados. Gracias a sus características modernas, como luz ultravioleta y pulverizador de humedad, la caja de paso utiliza la tecnología más innovadora.

Puede elegir una caja de paso considerando el tamaño, tipo, modelo y características. Este artículo contiene información útil para elegir la mejor. Comencemos.

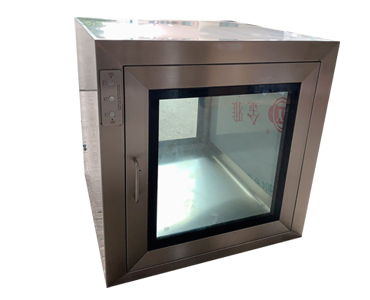

Caja de paso estática

1. ¿Qué es una caja de paso?
2. ¿Cuáles son las características de una caja de paso?
3. ¿Cuál es el principio de funcionamiento de una caja de paso?
4. ¿Cuál es la configuración de una caja de paso?
5. ¿Cuál es el propósito de la tecnología de enclavamiento de una caja de paso?
6. ¿Cuáles son los tipos de caja de paso?
7. ¿Qué es una caja de paso estática?
8. ¿Qué es una caja de paso dinámica?
9. ¿Cuáles son las aplicaciones de la caja de paso?
10. ¿En qué se diferencia la caja de paso DFB/DFLH de otros gabinetes de paso?
11. ¿Cuál es la secuencia de funcionamiento estándar de DFB/DFLH en una caja de paso?
12. ¿Cómo maximizar la seguridad de su caja de paso?
13. ¿Cuáles son los accesorios para una caja de paso?
14. ¿Qué patrón de flujo de aire sigue una caja de paso?
15. ¿Cómo se ventila una caja de paso?
16. ¿Cuál es el procedimiento de limpieza de su caja de paso?
17. ¿Cuáles son las ventajas destacadas de una caja de paso?
18. ¿Cómo instalar su caja de paso?
19. ¿Cómo usar una caja de paso?
20. Conclusión

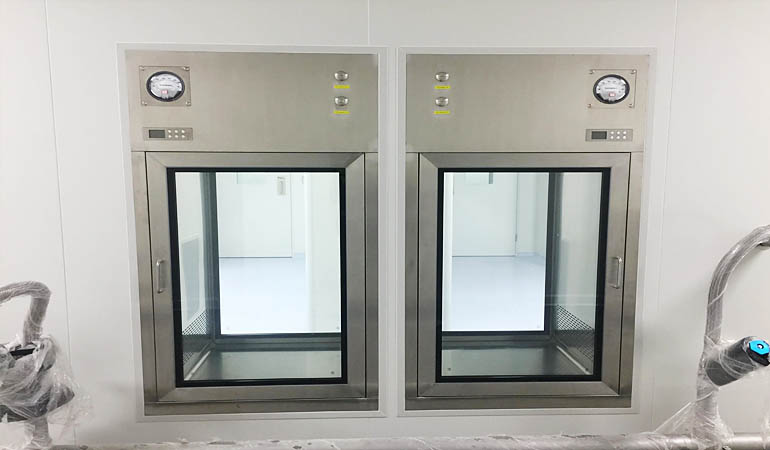

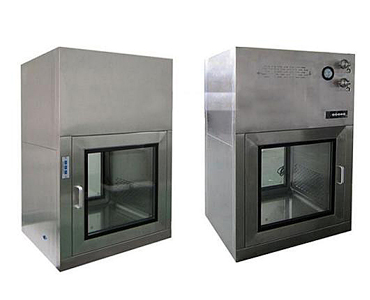

Caja de paso estática dinámica en funcionamiento

¿Qué es una caja de paso?

Una caja de paso es un innovador sistema de sala limpia. Se utiliza para transferir materiales sin contaminación atmosférica.

Ayuda a controlar el entorno de la sala limpia de modo que los materiales puedan transferirse de forma segura de un lado al otro.

Una caja de paso tiene una tecnología de doble puerta que ayuda a crear un ambiente estéril donde los materiales pueden permanecer libres de contaminación.

La construcción y el diseño de una caja de paso se han realizado de acuerdo con los requisitos de una sala blanca médica . Permite obtener experimentos de máxima precisión y resultados controlados con precisión gracias a una descontaminación y limpieza eficientes.

Gracias a que cuenta con un aislamiento perfecto, luz ultravioleta, soporte resistente y la última tecnología de limpieza, le permite obtener resultados superiores.

Una caja de paso tiene muchas características que respaldan su investigación experimental al ayudarlo a crear el entorno deseado para su investigación.

Caja de paso para uso médico

¿Cuáles son las características de una caja de paso?

• La caja de paso es altamente confiable para gestionar la calidad de la sala limpia, ya que impide que ambas puertas se abran simultáneamente. Además, no requiere mantenimiento y es a prueba de fallos.

• Está fabricado para ser utilizado en aplicaciones de entorno controlado.

• La caja de paso es muy duradera y ofrece la máxima resistencia química gracias al diseño de sus componentes.

• Su limpieza es fácil gracias a su cuerpo de acero inoxidable 304.

• A través de las ventanas de policarbonato se puede ver la cámara interna.

• El acero inoxidable SUS304 se utiliza para fabricar el cuerpo de la caja de paso que tiene un cambio de arco en el área de trabajo.

• Se instalan dispositivos de enclavamiento en ambos lados de la puerta para garantizar que solo se abra una puerta a la vez.

• Está incrustado con una ventana de vidrio templado doble.

• La función de soplado automático se realiza mediante la ventana de transferencia limpia para eliminar el polvo de la superficie de la mercancía.

• Está disponible en modelos con purga HEPA y paso estático.

• Está construido en acero inoxidable.

• Para su fabricación se utiliza un material robusto que permite satisfacer las necesidades de limpieza diaria de una sala limpia.

• Tanto las esquinas internas como las externas de una caja de paso están cubiertas.

• Las unidades están diseñadas de manera que puedan limpiarse fácilmente desde dentro y desde fuera.

• Se compone de filtros HEPA de suministro y escape.

• Un ciclo de purga HEPA comienza después de que el material se coloca en la caja de paso hasta que alcanza el IOS 7.

• Durante el ciclo de purga, la puerta receptora permanece abierta.

• El sistema funciona con un voltaje de 110 V, 60 Hz, conexión eléctrica cableada de 20 amperios.

Ducha de aire con doble ducha

¿Cuál es el principio de funcionamiento de una caja de paso?

El principio de funcionamiento de una caja de paso es gestionar la calidad del proceso y del producto. El objetivo es comprender y controlar la entrada de contaminantes a la sala limpia y el tráfico de personal.

Dado que una caja de paso es económica y no se requiere movimiento de personal para transferir el material, su funcionamiento no es complejo.

También protege el medio ambiente de la contaminación. De esta manera, es seguro para el medio ambiente.

¿Cuál es la configuración de una caja de paso?

• La estructura de arco interno de una caja Pass Through está hecha de acero inoxidable y es fácil de limpiar.

• La superficie de acero inoxidable actúa como un conector rápido a la interfaz de prueba o interfaz de inyección de POA .

• Consiste en un filtro de alta eficiencia con sellado de depósito H14 y ofrece un manómetro diferencial.

• Tiene una lámpara de esterilización ultravioleta que ofrece función de tiempo acumulativo de esterilización ajustable y tiempo de esterilización.

• El controlador del panel LCD ofrece modos manual y automático. Puede configurar la hora y la función en el modo automático de una caja de paso.

• Puede configurar las funciones después de cerrar la puerta de forma arbitraria e iniciar automáticamente el modo de suministro de aire del ventilador.

• Se encuentran disponibles ventiladores personalizados integrados que permiten ajustar el tiempo de suministro de aire.

• El área de alta limpieza consta de una entrada de aire fresco para hacer que el suministro de aire sea ajustable y maximizar la presión positiva interna.

• Se aplica desecante en la puerta empotrada y en el vidrio templado doble negro.

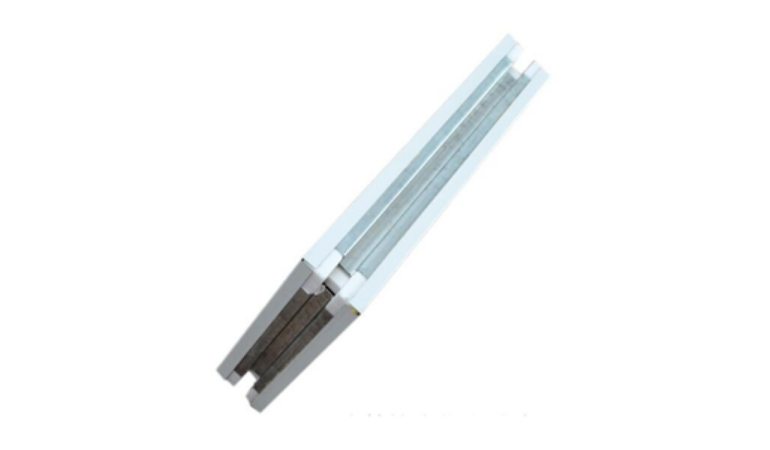

Panel modular para sala limpia hecho a mano

¿Cuál es el propósito de la tecnología de enclavamiento de una caja de paso?

La tecnología de enclavamiento de una caja de paso proporciona mayor protección y un uso seguro. Dado que su propósito es mover materiales sin contaminarlos, conlleva muchos riesgos.

Con esta tecnología, puede asegurarse de usar la caja de paso correctamente. Debe contar con luces indicadoras que permitan la apertura y el cierre de las puertas.

Cuando una puerta está abierta, significa que la máquina está activada y que la otra debe permanecer cerrada. De lo contrario, no se podrá realizar la descontaminación.

¿Cuáles son los tipos de una caja de paso?

Hay tres tipos de cajas de paso disponibles: semiactivas, activas y estáticas. La única diferencia básica entre ellas es el filtrado de la contaminación y la ventilación.

Semiactivo:

La flexibilidad es la característica principal de una caja semiactiva que la hace adecuada para su uso durante la construcción de nuevas salas blancas.

Utiliza un filtro HEPA que garantiza una sala limpia 99,97 % libre de contaminación y obtiene una certificación de sala limpia superior. Puede utilizarse tanto en entornos no validados como en salas limpias.

Activo:

La caja de paso activa funciona mejor en salas blancas que están completamente instaladas, ya que puede manejar un manejo de aire complicado al contar con todo el equipo necesario.

Estático:

Si no se requiere ventilación en la caja ni entre salas blancas, la opción más adecuada es la estática. Se recomienda su uso para productos no sensibles y de rápida circulación.

Existen otros tipos como:

• Caja de paso integrada

• Caja de paso general

• Caja de paso con ducha de aire

Todos estos tipos tienen características únicas y pueden utilizarse para diferentes aplicaciones según sus especificaciones.

Puerta de quirófano con sensor de pies

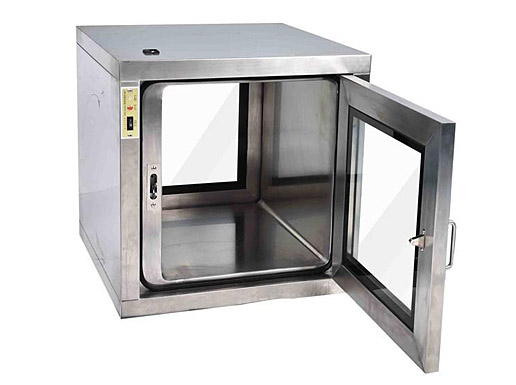

¿Qué es una caja de paso estática?

La caja de paso que utilizamos activamente para transportar material de un entorno limpio a otro entorno totalmente limpio se conoce como caja estática.

Funciona con el mínimo movimiento de personal. Nunca se debe elegir un tipo estático para transferir material de un entorno limpio a uno contaminado.

Entre ambas puertas hay un sistema de enclavamiento electromagnético. El indicador LED incorporado permite ver si alguna puerta está abierta.

Está diseñado como un dispositivo de esclusa de aire para ayudar a que el aire limpio permanezca dentro y evita que entre aire ambiente.

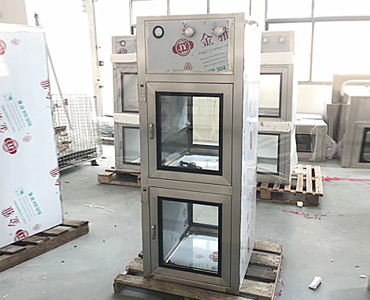

¿Qué es una caja de paso dinámico?

Una caja cúbica con puerta de interbloqueo a ambos lados se conoce como caja de paso dinámico. Este tipo de caja permite transferir material de un entorno sucio a uno limpio.

Protege los entornos limpios de la contaminación durante la transferencia. Para evitar que ambas puertas se abran simultáneamente, cuenta con un sistema de interbloqueo.

El sistema garantiza que no se transfieran partículas sueltas a un entorno limpio. La caja de paso dinámico consta de dos filtros: uno de succión de acero inoxidable de 0,3 micras y otro de suministro de aluminio de 10 micras.

También hay un manómetro con un rango de WC de 0 a 25 mm y un soplador de motor de 1/5 hp para soplar partículas de polvo.

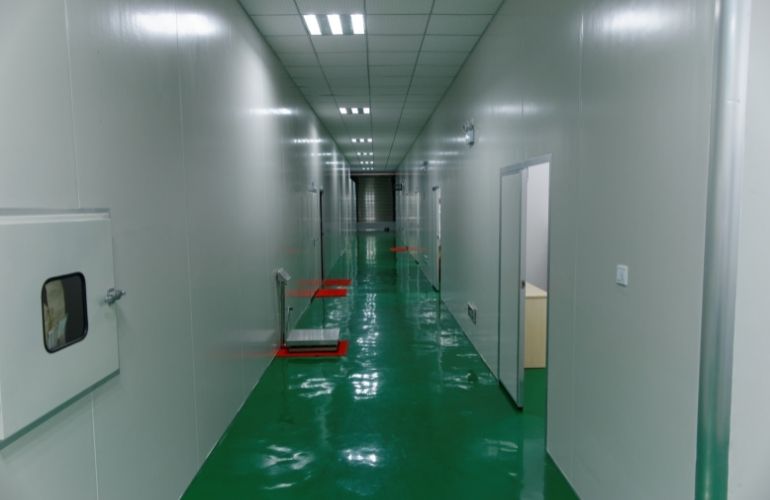

Usos prácticos de la caja de paso

¿Cuáles son las aplicaciones de la caja de paso?

A continuación se presentan algunas aplicaciones de una caja de paso. El objetivo principal de todas ellas es obtener materiales esterilizados y completamente descontaminados para obtener los mejores resultados.

• Industria automotriz

• Salas limpias y entornos controlados

• Instalaciones de fabricación

• c Instalaciones GMP

• Industrias farmacéuticas

• Nanotecnología

• Experimentos relacionados con el espacio

• Industria de semiconductores

¿En qué se diferencia la caja de paso DFB/DFLH de otros gabinetes de paso?

Las cajas de paso dinámicas y las trampillas laminares de suelo dinámico (DPB/DFLB) incorporan prefiltros que funcionan como unidades independientes. Además, incorporan un ventilador. Este se encuentra confinado dentro de la cámara.

Otros gabinetes de paso, como EAS-PB y BioPass, tienen principios de funcionamiento diferentes. EAS-PB utiliza chorros de aire de alta velocidad.

Ayudan a lograr el efecto depurador al funcionar a una velocidad de 18 a 30 m/s. Esto se aplica a los contaminantes presentes en la superficie y otras partículas.

BioPass está equipado con un sistema de descontaminación basado en peróxido de hidrógeno. Este sistema facilita el tratamiento de contaminantes ligeramente más grandes y se encarga de la limpieza de los materiales dentro de la cámara.

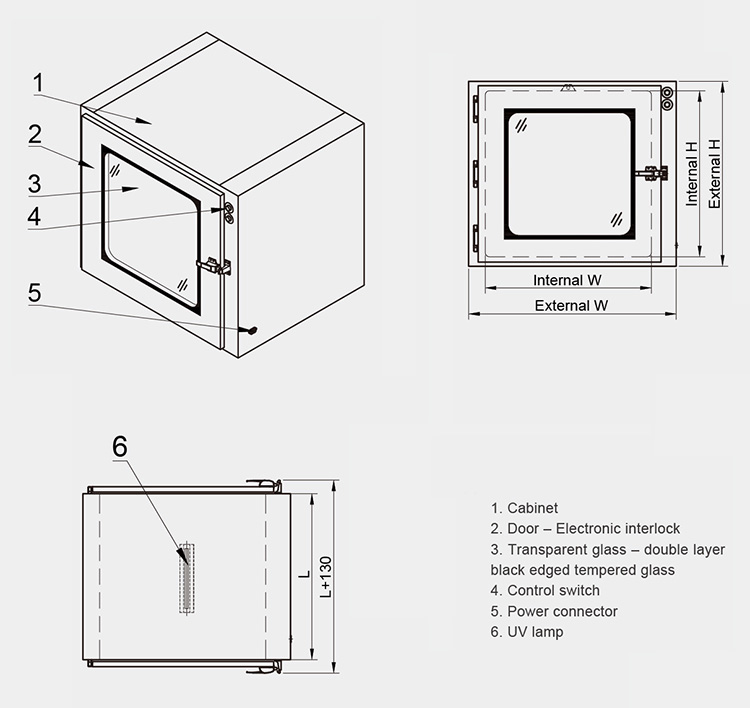

Dibujo para caja de paso

¿Cuál es la secuencia operativa estándar de DFB/DFLH en una caja de paso?

A continuación se muestra la secuencia operativa estándar de un DFB/DFLH en una caja de paso:

• Una luz roja indicará que una puerta está abierta mientras que la opuesta está bloqueada.

• Durante un periodo determinado, ambas puertas permanecerán cerradas tras el cierre de la puerta abierta. Esto eliminará las partículas contaminadas de la cámara, lo cual se indicará mediante una luz roja.

• Una luz verde indicará que ambas puertas están cerradas pero no bloqueadas después del tiempo de purga y el proceso, lo que significa que una puerta está lista para abrirse.

• Si la unidad de caja de paso cuenta con un botón de apertura de puerta personalizado, las puertas solo se desbloquearán al presionarlo. Una vez desbloqueada, puede abrirla tirando de ella.

¿Cómo maximizar la seguridad de su caja de paso?

Para maximizar la seguridad de su caja de paso, puede seguir los siguientes pasos:

Mantenga activo el sistema de enclavamiento

Mantenga el sistema de enclavamiento activado en todo momento para que solo se abra una puerta a la vez. Esto aumentará la eficiencia de la descontaminación y hará que su uso sea seguro.

Utilice protección contra la radiación UV

Tenga en cuenta que el personal operativo debe estar preparado para la radiación UV. Debe estar vestido y equipado adecuadamente para que la radiación no cause daños durante el trabajo.

Las radiaciones UV pueden producir cáncer y otras afecciones de la piel, por lo que deben evitarse y el operario debe utilizar protección contra ellas.

Instalación adecuada

Una caja de paso debe instalarse correctamente y según las instrucciones. Si no recibe suficiente ventilación ni está en la posición correcta, su eficiencia y durabilidad podrían verse afectadas.

Interruptor de esterilización de la caja de paso

¿Cuáles son los accesorios para una caja de paso?

A continuación se enumeran algunos accesorios que pueden aumentar la eficiencia de una caja de paso y hacer que la limpieza sea aún más efectiva.

Todos estos accesorios no son necesarios pero te ayudarán a obtener mejores resultados así que invertir en ellos es una buena idea.

Un juego de bridas

Mediante un juego de dos bridas, se puede rellenar el espacio entre la pared de la sala limpia y la caja de paso. Además, solo se puede usar si la pared de la sala limpia soporta su peso.

Lámpara UV

Una lámpara UV es otro accesorio importante, ya que facilita considerablemente el proceso. La lámpara UV debe venir instalada de fábrica, por lo que debe comprobarla al recibir la caja de paso.

Soporte de apoyo

En el caso de salas blancas que tienen divisiones de paredes delgadas, un soporte puede ayudar a soportar el peso de la caja de paso.

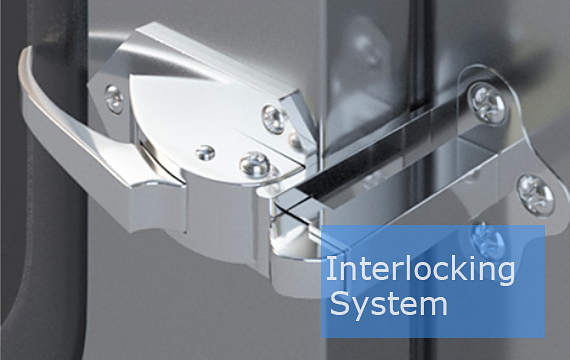

Sistema de enclavamiento mecánico para su caja de paso

Alarmas de zumbido

Sistema de alarma para alertar al personal del otro lado. Esto funciona durante la transferencia de material.

Incluso si se va a montar en el suelo, debe indicar al fabricante la altura de montaje deseada. Solicítelo solo si consigue la altura deseada.

Algunos otros accesorios incluyen;

• Sistema de intercomunicación

• Clasificación ATEX

• Rieles para colgar los vestidos (solo para DFLH)

• Transportadores de rodillos (solo para DFLH)

• Luz LED y/o luz UV a bordo

• Soporte de apoyo o caja base

• Estantes internos

• Botones de apertura de puertas

• Interruptores basculantes de liberación de enclavamiento

• Sistema de intercomunicación

• Alarmas de avería del ventilador con sopladores personalizados

• blindaje de plomo

• Resistente al fuego

• Puertas corredizas automáticas de PVC (solo para DFLH)

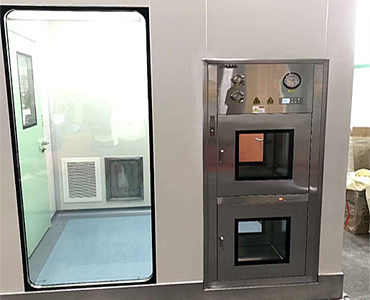

Caja de paso dinámico en el centro de la ventana de la sala limpia

¿Qué patrón de flujo de aire sigue una caja de paso?

El modo de recirculación es el diseño estándar en el que funciona la caja de paso DPB/DFLH. El aire ambiente que entra en el DPB/DFLH pasa por un prefiltro G4 durante su funcionamiento.

El prefiltro atrapa las partículas más grandes y prolonga la vida útil del filtro central. El aire de descarga se fuerza a pasar uniformemente a través del filtro H14 de filo afilado y sellado con gel, formando una corriente unidireccional de aire limpio.

La corriente se proyecta verticalmente en la cámara.

Para el suministro de aire descendente, la corriente de aire limpio pasa nuevamente a través del prefiltro G4 de la caja de paso antes de pasar por el filtro H14.

El diseño del DPB/DFLH también puede realizarse como un solo paso con admisión y escape de aire según los requisitos. Sin embargo, esto puede incrementar el costo de personalización.

¿Cómo se produce la ventilación en una caja de paso?

La ventilación se produce de diferentes maneras como:

Sin ventilación

En una caja de paso sin ventilación, las partes de fuga definidas hacen que las habitaciones se ventilen mediante diferencias de presión en la habitación con una cantidad adecuada de contaminación interna diluida.

Ventilación pasiva

Para eliminar partículas dentro o fuera de la habitación, se utiliza la apertura de puertas y el flujo de aire dentro de las habitaciones, y la diferencia de presión entre habitaciones es la fuerza motriz. Entre otras, esta es la más común.

Ventilación activa

Para mantener un régimen de presión, la ventilación activa hace uso de aire introducido mecánicamente, para que las habitaciones que comunican se creen burbujas o se hundan, la contaminación aspirada durante la apertura de la puerta se diluya o incluso clasifique un área.

Esta característica del proceso de ventilación activa de una caja de paso lo hace diferente a otros.

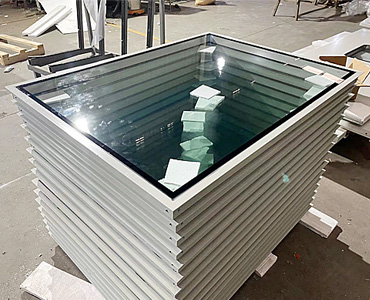

Ventanas de sala limpia terminadas

¿Cuál es el procedimiento de limpieza para su caja de paso?

Para limpiar tu Pass Through Box debes tener en cuenta los siguientes puntos:

• No olvides seguir las instrucciones del manual de usuario para limpiarlo correctamente.

• Aunque está equipado con radiación UV y funciones de autolimpieza, requiere limpieza y esterilización manual.

• Debe limpiarse después de cada experimento para evitar contaminación para el siguiente.

¿Cuáles son los beneficios destacados de una caja de paso?

Una caja de paso tiene los siguientes beneficios debido a sus características mejoradas:

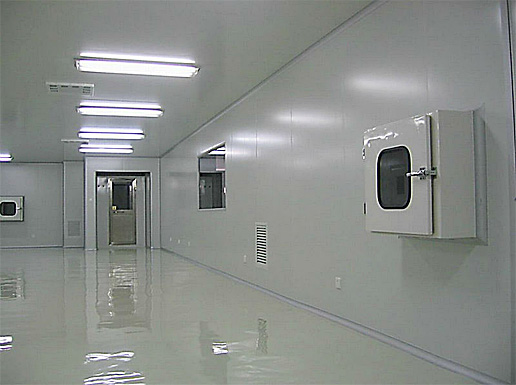

Caja de pases de recubrimiento en polvo blanco

Protección adicional

El sistema de puerta con doble cerradura le permite ser súper seguro para ser utilizado en cualquier aplicación.

Luces de estado de enclavamiento

Para indicar la disponibilidad de la puerta, se utilizan luces de estado de interbloqueo. La barra de luces verdes indica que la puerta está desconectada y lista para usar.

En el otro lado, la luz roja indica que la puerta opuesta está abierta. Esto indica que el enclavamiento electrónico está infrautilizado.

Fácil instalación

Puede instalar su caja de paso sin necesidad de taladrar la pared ni realizar ninguna preparación. Por lo tanto, puede instalarla fácilmente en su sala blanca.

Tampoco se necesitan soportes de montaje especiales ni abrazaderas para fijarlo a la pared. El grosor de las paredes tampoco importa.

Diseño Premium

Una caja de paso cuenta con un diseño de montaje empotrado. Esto evita la acumulación de polvo, facilitando así la limpieza y el mantenimiento.

Es ideal para uso farmacéutico o experimentos biomédicos porque la forma en que está montado elimina cualquier espacio que pueda atrapar gérmenes.

Puerta de paso extraíble

Está equipado con una puerta de acero inoxidable que se abre fácilmente. Esto permite una limpieza a fondo y evita la contaminación. Además, esta puerta permite una visión más completa y un acceso más amplio al interior.

Esquinas radiales de la cámara

Durante la limpieza, no hay obstrucciones gracias a las esquinas redondeadas. Las esquinas están cubiertas para evitar la acumulación de gérmenes o partículas. Además, la entrada no tiene reborde, lo que facilita la limpieza.

El polvo no se queda atrapado en la puerta ni en las esquinas, sino que se puede limpiar de forma adecuada y completa.

Sanitización con luz ultravioleta

Con la ayuda de la luz ultravioleta, se eliminan eficazmente todos los gérmenes activos, como virus, bacterias y otros patógenos. También ayuda a eliminar las esporas de moho dentro de la cámara.

Sensor sin contacto en la puerta automática

Con este sensor y tecnología innovadora, ahora puede tener una operación manos libres en su Pass Through Box.

Esta función es útil en aplicaciones como farmacia y medicina. Ya sea en el ámbito de los medicamentos o del cultivo bacteriano, el trabajo se realiza con precisión y sin errores.

El sensor sin contacto suele ser bastante limpio, lo que le permite cumplir con la ADA y ser muy cómodo de usar.

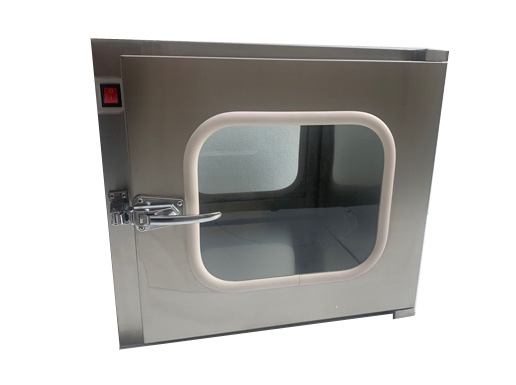

Caja de paso con ventana visible ovalada

Cámaras de paso con montura de vidrio

Con dimensiones específicas, se puede montar una caja de paso de acero inoxidable en una sala limpia de vidrio, lo que evita la necesidad de un marco de soporte.

Esto permite ahorrar dinero en marcos y otros materiales de soporte para la caja de paso. Además, se necesita menos superficie para esterilizar.

Es importante entender que debe montarse en el centro para que el peso se distribuya uniformemente. Además, incluye un sistema de enclavamiento de puerta oculto que puede resultar muy útil en ocasiones.

Este sistema de enclavamiento oculto está separado de la cámara central, lo que facilita su limpieza y facilita su limpieza.

Beneficios del diseño

Una caja de paso está diseñada y fabricada de tal manera que ofrece la máxima eficiencia y es más cómoda de usar.

Incluso si el usuario no está capacitado, viene con un manual de usuario que contiene todas las instrucciones relativas a cada función.

El manual contiene todas las instrucciones para el mantenimiento y limpieza de la Caja de Paso.

¿Cómo instalar su Pass Through Box?

El primer paso de la instalación del Pass Through Box es seleccionar la posición más adecuada en una sala limpia para su instalación y después de la selección abrir el orificio.

El orificio es unos 10 mm mayor que el diámetro exterior de la caja. Ahora debe colocarlo en la pared de la sala blanca.

El centro del panel de pared es el lugar más adecuado para su instalación, ya que proporciona equilibrio. Se pueden usar otras tiras decorativas para decorar los huecos y la caja de paso.

Caja de paso estática en sala limpia

¿Cómo utilizar una caja de paso?

La gestión de la caja de paso de acero inoxidable depende del nivel de limpieza del área a la que está conectada.

Por ejemplo, si está conectado a una sala de pulverización y a una sala de llenado, se limpiará según las necesidades de la sala de archivo.

Una vez finalizado el trabajo, el operador debe limpiar la superficie interna. Durante 30 minutos, también debe encender la lámpara de esterilización ultravioleta.

• Es necesario separar el material del área limpia del canal de flujo de personas. Esto se puede lograr separando los materiales del taller de producción dentro y fuera de la cámara especial.

• Utilizando la caja de paso, las materias primas y auxiliares deben transferirse al almacén temporal tras su entrada. Esto debe hacerse al retirar el paquete y limpiar la superficie el jefe de turno.

• A través de la ventanilla de entrega, los compartimentos interiores reciben el material de embalaje interior tras retirar el embalaje exterior del almacén temporal exterior. El material se entrega al responsable del proceso de embalaje interior, y el integrador del taller gestiona la entrega.

• Es esencial implementar estrictamente una apertura y un cierre de la puerta interior y exterior al pasar a través de la caja de paso de acero inoxidable.

• El material que sale del área limpia se transfiere a las estaciones intermedias correspondientes. Para la entrada del material, se implementa el mismo procedimiento, pero a la inversa.

• Todos los productos sin terminar se envían primero desde una sala limpia a la sala de almacenamiento temporal y luego, a través del canal logístico, se transfieren a la sala de embalaje exterior.

• La caja de paso especial se debe utilizar para retirar materiales y desechos que pueden contaminarse fácilmente en comparación con otros materiales y desechos.

• Es obligatorio cerrar con llave tanto la puerta interior como la exterior, limpiar la estación intermedia o sitio y la ventana de entrega de cada habitación, y realizar los trabajos de desinfección poco después de realizarse la salida y entrada de material.

Conclusión

Una caja de paso es la mejor solución para mantener un entorno descontaminado para experimentos precisos.

Puedes aumentar la eficiencia de una caja de paso manteniéndola en buen estado para que dure más tiempo.

Preguntas frecuentes sobre la caja de paso.

¿Cuál es la diferencia entre una caja de paso y una trampilla laminar de piso dinámico?

La principal diferencia entre una caja de paso y una trampilla de suelo laminado dinámico es que la primera incluye soportes, mientras que la segunda siempre se monta en el suelo.

¿Cuál es la eficiencia media de una caja de paso?

Para partículas de 0,3 micrones, una caja de paso puede tener una eficiencia de hasta el 99,995 %. Sin embargo, la seguridad del 85 % se debe al prefiltro G4.

¿Cuál es la construcción de la ducha de aire de una caja de paso?

La ducha de aire de una caja de paso está compuesta por láminas de acero electrogalvanizadas. Además, está recubierta con un polvo de horno resistente a la abrasión que le confiere un acabado liso.

¿Cuál es el beneficio de las puertas acrílicas en una caja de paso?

Las puertas de acrílico se utilizan en una caja de paso porque ofrecen una vista clara del interior. Al supervisar el proceso, se puede controlar mejor su funcionamiento.

¿Cómo prolongar la vida útil del filtro principal de una caja de paso?

Para prolongar la vida útil del filtro principal de su caja de paso, puede instalar un prefiltro. Esto ayuda a prolongar su vida útil en un 85 %.

¿Cuál debe ser el voltaje de la lámpara fluorescente en una caja de paso?

El voltaje de la luz fluorescente en la caja de paso es de entre 20 y 40 vatios. Se gestiona mediante el sistema de enclavamiento. Cuando el sistema de enclavamiento está activado, la lámpara se apaga y viceversa.

¿Cuál es el propósito de un atomizador automático en una caja de paso?

El atomizador automático ayuda a pulverizar pequeñas dosis de desinfectante. Estas dosis suelen ser constantes, por lo que no hay riesgo de error humano. Por lo tanto, es una medida de seguridad adicional.
