Sala limpia pequeña: una guía completa presentada por Sunnyda.

Una Sala Limpia Pequeña es un entorno aislado de tamaño considerablemente menor que permite una limpieza del 100% para procedimientos que necesitan un ambiente estéril para una máxima productividad.

Este ambiente se crea mediante el uso de presión positiva, filtración y otras técnicas para mantenerlo libre de contaminación.

Hay algunas aplicaciones, como la investigación médica, las industrias de semiconductores y los laboratorios farmacéuticos, que no pueden tener ninguna contaminación, de lo contrario la productividad se vería comprometida.

El ambiente estéril creado puede ser útil para evitar la introducción de contaminación, así como la eliminación de los contaminantes que ya han ingresado al ambiente aislado.

Una sala limpia pequeña tiene varias características únicas y es útil para una amplia gama de aplicaciones, como una sala limpia médica . Con un buen mantenimiento y los accesorios adecuados, puede lograr una eficiencia mucho mayor. Esta guía de compra contiene toda la información necesaria. ¡Comencemos!

¿Qué es una pequeña sala limpia?

Una pequeña sala limpia es un entorno controlado con una contaminación mínima con partículas en el aire, polvo, contaminantes químicos y aerosoles atmosféricos , etc.

El nivel de contaminación depende de la clase de sala limpia. Además, es más pequeña que una sala limpia convencional.

La clasificación se basa en el número y tamaño de los contaminantes en un metro cúbico del ambiente.

Las partículas contaminantes pueden tener un efecto enorme en los procesos de fabricación de industrias como la farmacéutica, la de semiconductores y la de laboratorios médicos, etc.

La biotecnología, las ciencias biológicas y la fabricación de dispositivos médicos también necesitan un entorno 100% libre de contaminación.

Otras condiciones como la humedad, la temperatura y el flujo de aire también se pueden regular dentro de un rango estrecho en una sala limpia pequeña.

La eficiencia se puede mejorar mediante el uso de accesorios como una caja de paso o una cabina de ducha de aire que reducen aún más el riesgo de contaminación.

Los sistemas de filtración HEPA o ULPA se utilizan para atrapar partículas contaminantes y la eficiencia de estos sistemas afecta el rendimiento general de la descontaminación.

Existe un protocolo especial para entrar y trabajar en la sala limpia que debe seguirse para obtener los mejores resultados.

Sala limpia pequeña Sunnyda

¿Cuáles son las características únicas de una sala limpia pequeña?

Las características únicas de una sala limpia pequeña que pueden aumentar su productividad se enumeran a continuación:

• Cuenta con un deck superior de calidad suprema hecho a medida y paredes de alta tecnología.

• Existe la opción de una ventana de paso.

• Disponemos de filtros HEPA y ULPA. Puede elegir el que mejor se adapte a sus necesidades.

• Hay una iluminación eficiente para una mejor visibilidad.

• Las puertas y el techo se fabrican teniendo en cuenta la aplicación.

• La tecnología de enclavamiento sirve para evitar la contaminación cruzada y hacer que su uso sea seguro.

• Se instalan intercomunicadores para mejorar la comunicación y obtener mejores resultados.

• Las tuberías de proceso también permiten una mejor eficiencia.

• Los rociadores y humidificadores contribuyen al proceso de descontaminación manteniendo las condiciones a un determinado nivel.

• La puerta corrediza eléctrica ayuda a mantener las condiciones interiores.

• Los detectores de humo ayudan a que su uso sea seguro y confiable.

• Los calentadores eléctricos ayudan a regular y mantener la temperatura óptima ideal para un mejor funcionamiento.

• Los sopladores y ventiladores contribuyen a la regulación de la temperatura.

• La sala limpia pequeña viene con una fácil instalación y mantenimiento.

Puerta corrediza eléctrica para salas blancas pequeñas

¿Cuál es la función de una pequeña sala limpia?

Una pequeña sala limpia cumple la función de descontaminación y mantenimiento de otros factores ambientales necesarios para la fabricación de productos en industrias como la farmacéutica, la electrónica, la óptica, la aeroespacial y los semiconductores .

Reduce la introducción de partículas contaminantes mediante un flujo de aire especializado y el mantenimiento de la presión positiva dentro de la pequeña sala limpia.

Debido al gradiente de presión, los contaminantes no pueden entrar. Una ducha de aire facilita esta función, eliminando cualquier contaminante de la superficie de las personas y los materiales que entran en la sala limpia.

Los sistemas de filtración filtran el aire y partículas contaminantes de distintos tamaños dependiendo de su capacidad.

Cualquier contaminación en las condiciones mencionadas anteriormente puede ser peligrosa.

Por ejemplo, una limpieza insuficiente en una sala blanca médica provocará la propagación de enfermedades infecciosas que pueden afectar tanto a los pacientes como al personal del hospital.

¿Cuáles son los principios del flujo de aire en una sala limpia pequeña?

Con principios de flujo de aire laminar y turbulento, una pequeña sala limpia mantiene un ambiente libre de contaminantes, utilizando filtros HEPA o ULPA.

El flujo laminar se caracteriza por un flujo unidireccional y aerodinámico de partículas de aire que siguen una corriente descendente.

Las partículas siguen la trayectoria de las partículas que van delante de ellas y mantienen una velocidad constante.

Este tipo de flujo se observa principalmente cerca del techo. Las salas blancas ISO 1 a ISO 4 emplean principalmente este sistema.

Por el contrario, el flujo turbulento es el movimiento aleatorio de partículas con diferentes niveles de energía y direcciones.

Deben existir sistemas de distribución de aire suficientes y eficientes con retornos de aire aguas abajo para que se pueda obtener una alta eficiencia.

También puedes optar entre salas de flujo vertical y salas de flujo horizontal.

En las salas de flujo vertical, el aire de las paredes bajas retorna alrededor del perímetro. Sin embargo, en el otro tipo, el aire retorna aguas abajo.

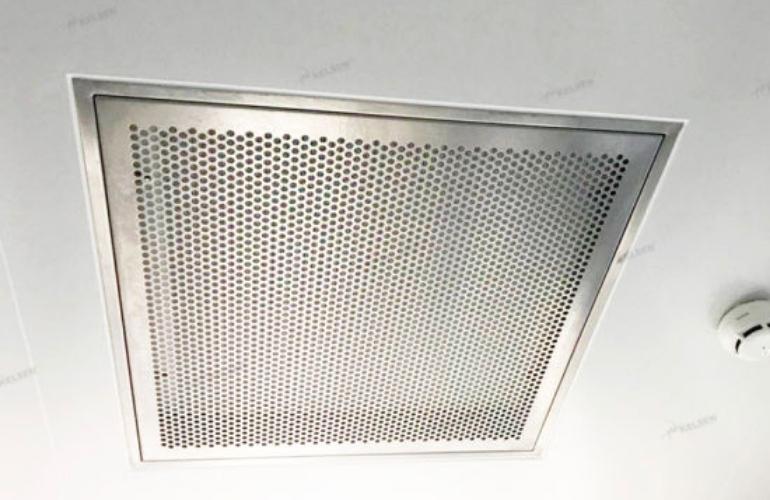

Sistema de filtración HEPA para salas blancas pequeñas

¿Cuáles son las clasificaciones de salas limpias pequeñas?

Una sala limpia pequeña se clasifica según la norma federal, así como según la clasificación ISO de salas limpias. La primera no está implementada actualmente y ha sido ampliamente reemplazada por el sistema de clasificación ISO.

La base de la clasificación es el número de partículas y el tamaño de las partículas en metros cúbicos de aire.

Se dice que la clase 1 es la más limpia y la sala limpia de clase 9 se considera la más sucia de todas las demás clasificaciones.

Cada clase tiene sus especificaciones y es mejor para diferentes aplicaciones.

El tamaño de las partículas deberá ser igual o mayor a 0,5 micras metro.

La norma utilizada a nivel nacional es la Norma Federal 209E y todavía goza de amplia aceptación.

Sala limpia de clase 100 o sala limpia de clase 1000 se refiere a la cantidad de partículas de 0,5 micrómetros que se permiten en un pie cúbico de aire.

Menor contaminación, mejor filtración y mejor descontaminación. Por lo tanto, la Clase 100 es más eficiente que la Clase 1000, pero cada una tiene sus propias aplicaciones.

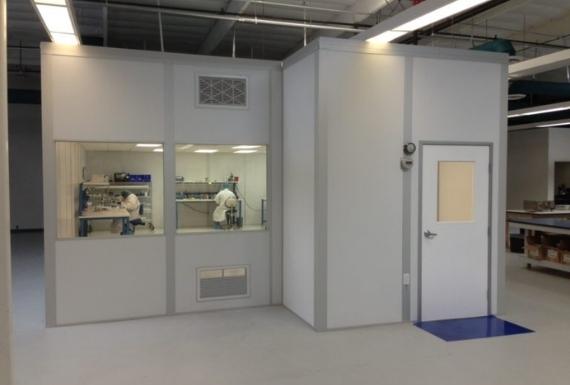

¿Cuáles son las aplicaciones industriales de las salas limpias pequeñas?

Una pequeña sala limpia tiene aplicaciones en las siguientes industrias:

• productos farmacéuticos

• Aeroespacial

• Semiconductores

• Electrónica

• Chips y dispositivos informáticos

• Equipos y dispositivos médicos

• Unidades de esterilización

• Laboratorios de investigación

• Laboratorios médicos

• Unidades de cuidados intensivos

• Unidades quirúrgicas

Pequeña sala limpia para laboratorios de investigación

¿Cuáles son los manejadores de aire de una sala limpia pequeña?

Es fundamental seleccionar el mejor mecanismo de refrigeración, ventilación y calefacción para un mejor funcionamiento de su pequeña sala limpia.

Requiere un sistema HVAC bien integrado cuya instalación lleva tiempo e inversión.

Es necesario proporcionar un flujo de aire preciso y suficiente a la sala limpia para que el proceso de filtración siga funcionando sin interrupciones.

Debe haber suficiente suministro de aire limpio para que se obtenga un volumen apropiado de aire, también con una humedad y temperatura moderadas.

El sistema de gestión del aire de la sala limpia requiere manipuladores de aire especiales, especializados para el manejo del aire dentro de un entorno estrecho.

Una amplia red de unidades de manejo de aire, como serpentines de agua caliente, calefacción eléctrica, ventiladores de aire con serpentines de enfriamiento y ventiladores de aire de recirculación, están ahí para controlar las condiciones del aire en la sala limpia.

Los humidificadores y compuertas de bypass también realizan esta función.

¿Cuáles son las especificaciones de la rejilla del techo de una sala limpia pequeña?

La rejilla del techo de una pequeña sala limpia está construida con aluminio anodizado en forma de juntas.

El aluminio anodizado se une con la ayuda de clips de pestaña doblados que también están hechos de aluminio.

El techo, sin embargo, está suspendido del techo, de la cubierta superior o de los filtros HEPA.

También puede solicitar una rejilla de techo de acero inoxidable resistente a la corrosión. También ofrecemos resistencia química. Otros materiales de construcción incluyen fibra de vidrio, que es mucho más conveniente y confiable.

El tipo y la construcción de las rejillas de techo dependen de la aplicación y la clasificación de la sala limpia. Las más utilizadas son las revestidas de vinilo y repujadas con revestimiento de aluminio.

Está unido con fibra mineral y tiene bordes sellados. El grosor más común es de 1,6 mm.

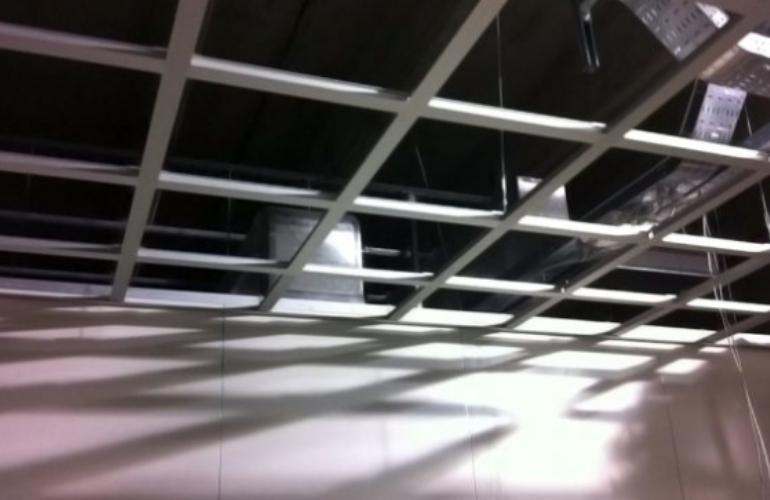

Rejilla de techo para salas blancas pequeñas

¿Cuál es el propósito del sistema de aspiración central en su pequeña sala limpia?

Una sala limpia pequeña está equipada con un sistema de aspiración central que mejora su rendimiento sin importar a qué clase pertenezca y para qué aplicación sirva.

Consiste en dos tuberías de vacío de 5 cm de metal. Este sistema de tuberías se conecta a los puertos y paneles de pared.

Estos puertos están cubiertos con cubiertas de tensión de resorte para mayor seguridad y protección.

Se pueden activar automáticamente con un cable plenum de 24 voltios que está conectado inicialmente al sistema.

Para mayor comodidad y seguridad, el motor y el recipiente se colocan fuera de la pequeña sala limpia.

Esto también facilita el mantenimiento y la limpieza. El sistema incluye una manguera de aspiración de 7,6 m.

Otros accesorios incluyen un kit de cepillos y extensiones.

¿Cuáles son las características necesarias del suelo de una sala limpia pequeña?

El uso de la pequeña sala limpia y su ubicación determinan la especificación del piso.

Está diseñado intrincadamente para cumplir con los requisitos de la aplicación que está a punto de atender.

Hay muchas opciones con respecto al piso y puede seleccionar el tipo, la construcción y el tamaño del panel de la sala limpia al realizar el pedido.

Para el suelo de su sala limpia puede elegir entre láminas o baldosas soldadas con calor.

El material de construcción más común para el suelo es SDT, abreviatura de baldosa disipativa estática.

Se prefiere porque ayuda a construir un escudo contra la electricidad estática que puede ser dañina especialmente en las industrias de fabricación electrónica.

No sólo crea un entorno seguro para trabajar, sino que también mejora el rendimiento.

Los fabricantes farmacéuticos utilizan preferentemente suelos de láminas de vinilo con incrustaciones o suelos homogéneos porque ofrecen propiedades antibacterianas.

Cualquier contaminación en estas industrias puede provocar la propagación de infecciones nosocomiales. Un paciente ya tiene un sistema inmunitario débil, por lo que debe tener especial cuidado con la medicación.

Sin embargo, comprometer la limpieza puede conducir a efectos de deterioro de la salud tanto de los pacientes como del personal del hospital, como enfermeras y médicos.

Para suelos de uso general en salas blancas pequeñas, se utiliza suelo epoxi . Tiene una función universal y es adecuado para una amplia gama de aplicaciones. Además, requiere menos mantenimiento y limpieza.

Suelos de epoxi para salas blancas pequeñas

¿Cuál es la importancia de los VFD en una sala limpia pequeña?

VFD significa variador de frecuencia y se utiliza para establecer la frecuencia de los ventiladores.

Esta frecuencia determina la velocidad de los ventiladores y, por lo tanto, controla el flujo de aire en la pequeña sala limpia.

Existen ciertas unidades de manejo de aire de recirculación, abreviadas como RAHU, que determinan la clasificación de la sala limpia calculada mediante el uso de las estadísticas de flujo de aire.

Las funciones del VFD incluyen las siguientes:

• Apague el sistema cuando se detecte humo en el sistema.

• Detecta cualquier falla en el panel de la sala limpia y en el motor para dar indicadores cuando algo sale mal.

• Proteger los ventiladores para que no reciban más corriente que la requerida.

• Tiene una interfaz fácil de usar y se puede controlar de forma remota.

• El panel de control está ubicado en la unidad y se puede configurar con un valor definitivo.

• Se puede evitar la manipulación de los parámetros del programa mediante el uso de VFD.

• El funcionamiento general de la sala limpia se vuelve mucho más seguro.

• Es bueno para la seguridad del personal que allí trabaja así como de la maquinaria que se utiliza.

¿Cuáles son los controles importantes en una sala limpia pequeña?

Existe una gran necesidad de controlar factores como la humedad, la temperatura y el flujo de aire en una pequeña sala limpia.

Estos factores se regulan con la ayuda de diferentes opciones de control que puedes elegir según tu conveniencia.

Cumplir con los criterios adecuados de temperatura y humedad es fundamental para el máximo rendimiento de un sistema. Además, el sistema de control debe ser intuitivo y contar con una interfaz intuitiva.

Puede ser una sola unidad o un sistema integrado distribuido por toda la sala limpia.

Varias partes del sistema se unen para producir el mejor control para una máxima eficiencia.

Un sistema de control único también se conoce como sistema de control de sala limpia independiente que tiene controladores de humedad y temperatura separados.

La pequeña sala limpia también consta de manómetros de control de presión que están montados en un panel de protección.

Se encuentra fuera de la sala limpia, donde se ubica el vestuario. Ayuda a detectar el estado de la sala limpia.

Además, permite que el personal pueda operarlo desde el ambiente exterior evitando así las molestias del cultivo y el riesgo de contaminación.

Sin embargo, un sistema integrado está conectado directamente a la caja del filtro HEPA y al sistema de control del edificio en el que está instalada la sala limpia.

Se puede controlar a través de una estación computarizada local o también se puede operar en línea.

Manómetro de control de presión para salas blancas pequeñas

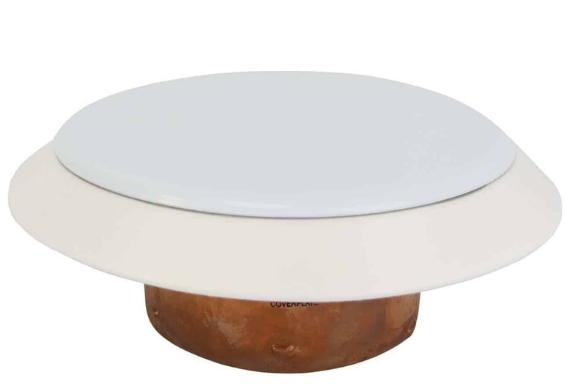

¿Cuál es la importancia de los rociadores y humidificadores en una sala limpia pequeña?

La protección contra incendios es un factor crucial en una pequeña sala limpia. Se instalan rociadores para su protección y control.

Consiste en un rociador colgante invisible desde el exterior. Su cabezal está oculto mediante una placa de techo para sala blanca, lo que evita que la presión generada en la sala blanca se vea afectada.

Los humidificadores se instalan para el mantenimiento y la regulación de los niveles óptimos de humedad en la sala limpia.

Existen diferentes especificaciones de humedad en cada clasificación y diseño.

Utilizando las señales del sistema de control, el humidificador produce vapor que se distribuye en la sala limpia mediante un sistema de conductos de suministro.

Los indicadores específicos ayudan a alcanzar el nivel óptimo y producen una señal cuando se obtiene el nivel deseado.

¿Cuáles son las propiedades de las paredes de una sala limpia pequeña?

Las paredes de las salas blancas pequeñas deben diseñarse y construirse para satisfacer las necesidades de la aplicación.

Las siguientes propiedades deben estar presentes en las paredes:

• Debe estar presente la tecnología de protección contra incendios.

• El material de construcción debe ser resistente y duradero.

• Las paredes de la sala limpia deben ofrecer propiedades anticorrosivas.

• Las superficies deben ser lisas y resistentes a cualquier producto químico.

• Las paredes de la sala limpia deben estar revestidas con metal, como el aluminio. Esto mejora la durabilidad y la resistencia a los daños.

• El material debe ser resistente a las manchas y a las pelusas. También se debe considerar su resistencia a los arañazos.

• Los paneles de pared se deben montar uno al lado del otro y se deben bloquear entre sí mediante el uso de tornillos autorroscantes con acción de leva, tornillos de cabeza plana o sujetadores con pestillo de gancho.

• Todos los paneles se reducirán en la configuración prefabricada para reducir el tiempo y el esfuerzo de instalación. Además, le ahorrará la molestia de tener que llamar a un profesional.

• Hay varias opciones en cuanto a tamaños y configuraciones.

• Deberían existir salidas incorporadas y redes de tuberías revestidas con un revestimiento metálico en el interior.

• Las rejillas de aire ajustables son necesarias para obtener un funcionamiento óptimo.

• Otras características incluyen enchufes eléctricos incorporados, ventanas de doble panel, tuberías de proceso y revestimiento metálico.

• Existen dos tipos principales de configuraciones de paredes para salas blancas: paneles de retorno de aire portantes y paneles de retorno de aire sin portantes.

Material de pared para salas blancas pequeñas de pared blanda

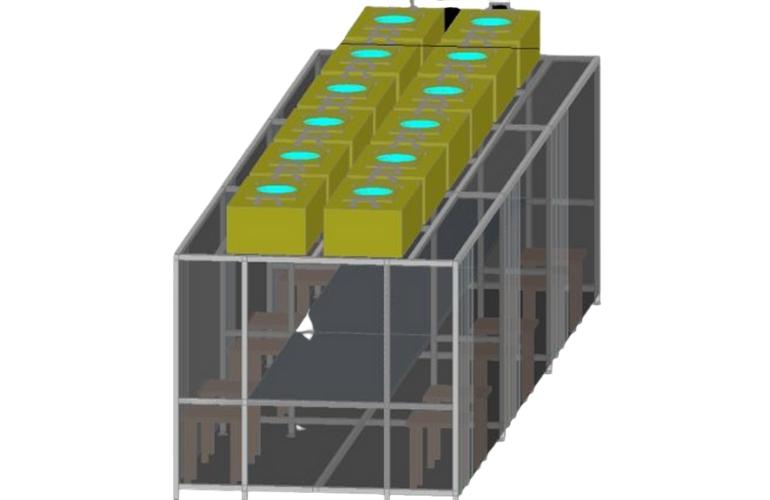

¿Cuáles son las especificaciones de diseño de una sala limpia pequeña?

Las especificaciones de diseño para una sala limpia pequeña se detallan a continuación:

• Hay que tener en cuenta las características de aplicación y control.

• El panel de control deberá ajustarse y ubicarse en función de la singularidad o distribución de las unidades de control.

• La puerta de paso y el vestuario deberán ubicarse correspondientemente.

• Deberá haber espacio adecuado para el personal y el equipo en la sala limpia.

• El vestuario debe estar ubicado fuera de la sala limpia.

• Debe haber una disposición adecuada para el flujo de aire.

• Los filtros deben ajustarse de forma que el flujo de aire se dirija hacia abajo. Por lo tanto, es preferible ubicarlos cerca del suelo.

• El tipo de sistema de filtración, si HEPA o ULPA, debe decidirse de antemano.

• Un sistema de enclavamiento es imprescindible porque garantiza un funcionamiento seguro y evita la contaminación cruzada.

• También se deben considerar los intercomunicadores porque son una excelente manera de evitar la descontaminación y regular la comunicación entre dos habitaciones.

• Es necesario el ajuste del sistema de aspiración central.

Vista del diseño de una pequeña sala limpia

¿Cuáles son los requisitos de presión de una sala limpia pequeña?

Una sala limpia pequeña requiere una presión positiva constante. Esto crea una diferencia de presión que impide que las partículas contaminantes entren en la sala.

El movimiento de partículas es espontáneo desde un lugar de mayor presión hacia un lugar de menor presión.

Sin embargo, para mover las partículas desde un lugar de menor presión a uno de mayor presión, es necesario utilizar energía.

Por lo tanto, la presión positiva dentro de la habitación evita la entrada de contaminantes a menos que se aplique una fuerza externa.

¿Qué esperar del fabricante de su pequeña sala limpia?

El fabricante de su pequeña sala limpia debe ofrecerle lo siguiente:

Cumplimiento de la aplicación

Se diseñará exactamente según las necesidades de su aplicación y el equipo de su sala limpia . El diseño, el tamaño y el modelo deberán ajustarse a las características del sistema.

Pruebas de fábrica

Es importante someter la sala limpia a pruebas de fábrica para comprobar su funcionamiento en condiciones controladas. También se puede evaluar con precisión el efecto del cambio en los factores.

Personalización

El fabricante debe seguir la personalización solicitada por usted.

Funciones avanzadas

Se deben ofrecer características avanzadas como el último sistema de filtración , un panel de control preciso y la mejor regulación de temperatura.

Mantenimiento de Condiciones

El fabricante debe asegurarse de que las condiciones obtenidas sean sostenibles durante un largo período.

Calidad

No se debe comprometer la calidad de las materias primas. Cuanto mejor sea la calidad, mayor será la eficiencia. Esto también se traducirá en mayor fiabilidad y durabilidad.

Manual de instrucciones

Se dispondrá de un manual de instrucciones detallado para el usuario. Este manual cubrirá todas las consultas relacionadas con la sala limpia, desde la instalación hasta el mantenimiento.

Servicios

Se dispondrá de servicios de instalación y mantenimiento de calidad que se podrán obtener a cualquier hora del día.

¿Cómo obtener un 100% de descontaminación en su pequeña sala limpia?

Para obtener una descontaminación del 100% en su pequeña sala limpia, siga estos pasos:

Esterilización

Utilice radiación UV para lograr una esterilización completa. Estas radiaciones alteran la estructura molecular de los microorganismos, eliminándolos directamente.

La esterilización es necesaria para la prevención de enfermedades infecciosas, especialmente en entornos médicos.

Sistema de filtración de alta precisión

Según sus necesidades, instale sistemas de filtración HEPA o ULPA, pero deben ser altamente precisos. El filtro HEPA ofrece una limpieza del 99,99 %, mientras que el ULPA ofrece una limpieza del 99,9995 %, lo que resulta más efectivo.

Al utilizar prefiltros, puede aumentar aún más la precisión de filtración, aumentando así la posibilidad de una descontaminación del 100%.

Filtros ULPA para salas blancas pequeñas

Manipuladores de flujo de aire

Los manipuladores del flujo de aire, como calentadores y ventiladores, deben ser de alta calidad para que puedan controlar el suministro y la calidad del aire dentro de un rango estrecho.

Caja de paso

Una caja de paso se encarga de la transferencia de materiales de una sala a otra. Reduce la exposición de estos artículos al ambiente exterior, disminuyendo así el riesgo de contaminación.

Vestuario

Debe haber una sala de vestuarios ubicada fuera de la sala limpia. Estará equipada con todas las instalaciones necesarias para el personal y sus necesidades.

Protocolos

Todos los protocolos de su pequeña sala limpia se deben seguir estrictamente. Algunos de ellos se enumeran a continuación:

1. Evite comer y beber en la sala limpia.
2. Utilice siempre ropa cómoda y evite el uso de cosméticos y joyas.
3. No se permitirá el ingreso a la sala limpia y el trabajo de más de 8 personas.
4. Si una persona ya padece tos o gripe, no se le permitirá la entrada.
5. Cúbrase la cara y use una mascarilla al toser o estornudar.
6. Use guantes, cubrezapatos, overoles, batas y gafas de seguridad antes de entrar.

Autoclave

No es posible una descontaminación del 100% sin eliminar microorganismos como hongos, bacterias y virus.

El autoclave es un proceso que mata las bacterias junto con sus esporas eliminando así la posibilidad de que vuelvan a crecer.

¿Cuáles son las opciones de seguridad y los consejos de mantenimiento para su pequeña sala limpia?

Las opciones de seguridad que ofrece una Sala Limpia Pequeña son las siguientes:

Alarma de incendios

Una sala limpia cuenta con detectores de incendios que indican peligro cuando hay un aumento excepcional de temperatura.

Esta es una característica que salva vidas ya que le da tiempo para evacuar el lugar.

Aspersores

Los rociadores rocían chorros de agua cuando hay un incendio o una temperatura alta debido a una falla en el sistema de control. El agua de los rociadores reduce la temperatura.

Barandillas de seguridad

Garantizan la seguridad laboral en las salas blancas. Estos rieles reducen considerablemente la incidencia de caídas y tropiezos.

Escaleras de seguridad

Con el uso de escaleras de seguridad, se puede garantizar que haya suficiente protección para las personas que trabajan en el entorno aislado.

Tecnología de enclavamiento

Las puertas con tecnología de enclavamiento permiten verificar si la sala limpia está en uso. Esta tecnología también está presente en la caja de paso y la sala de vestuarios.

Iluminación

Una buena iluminación permite una mejor visibilidad y, por lo tanto, reduce la probabilidad de incidentes no deseados. Por lo tanto, la iluminación de la sala limpia es importante.

20. Conclusión.

Una sala limpia pequeña, aunque de menor tamaño, pero bien equipada con varias funciones avanzadas que hacen que su funcionamiento sea fácil y cómodo.

No sólo es preciso, sino que también ahorra mucho tiempo y dinero que de otro modo serían necesarios para llevar a cabo estos procesos en condiciones controladas.

Puede obtener una mayor productividad y eficiencia prestando la debida atención al mantenimiento y la limpieza de su pequeña sala limpia.

Sala limpia pequeña con 100 % de control de calidad aprobado
